لماذا التصميم قرار استثماري وليس مجرد رسم CAD؟

مقدمة

تصميم قوالب الحقن البلاستيكي ليس نشاطًا رسوميًا، بل قرارًا صناعيًا عالي المخاطر. أي خيار يُتخذ في هذه المرحلة ينعكس مباشرة على تكلفة التصنيع، واستقرار الإنتاج، وجودة المنتج، وعمر القالب. لهذا السبب، لا يُقاس نجاح القالب بجمال النموذج ثلاثي الأبعاد، بل بقدرته على العمل المتكرر تحت ظروف تشغيل قاسية دون أعطال أو تذبذب في الجودة.

ما هو قالب الحقن البلاستيكي؟ (التعريف الهندسي)

لفهم القالب بشكل صحيح، يجب التعامل معه كوسيلة إنتاج قبل أي شيء آخر. القالب يُصمَّم ليعمل آلاف أو ملايين الدورات، وليس ليُعرض كنموذج هندسي. هذا المنظور يغيّر طريقة اتخاذ القرار منذ البداية.

قالب الحقن هو أداة إنتاج صناعية دقيقة، تتكون من مجموعة من الأجزاء المعدنية المُشغّلة والمُجمّعة بطريقة مدروسة، تُشكّل فيما بينها فراغًا مطابقًا لشكل المنتج النهائي، ويتم من خلالها حقن مادة بلاستيكية منصهرة تحت ضغط وحرارة محددين لإنتاج قطع متكررة بنفس الشكل والأبعاد والجودة.

هذا التعريف يقودنا إلى ثلاث حقائق تشغيلية أساسية يجب أن تكون حاضرة في ذهن المصمم منذ اللحظة الأولى:

القالب أداة إنتاج وليس منتجًا نهائيًا.

القالب يعمل تحت ضغط وحرارة واحتكاك مستمر.

التصميم يجب أن يخدم التكرارية والاستمرارية، لا صحة الشكل فقط.

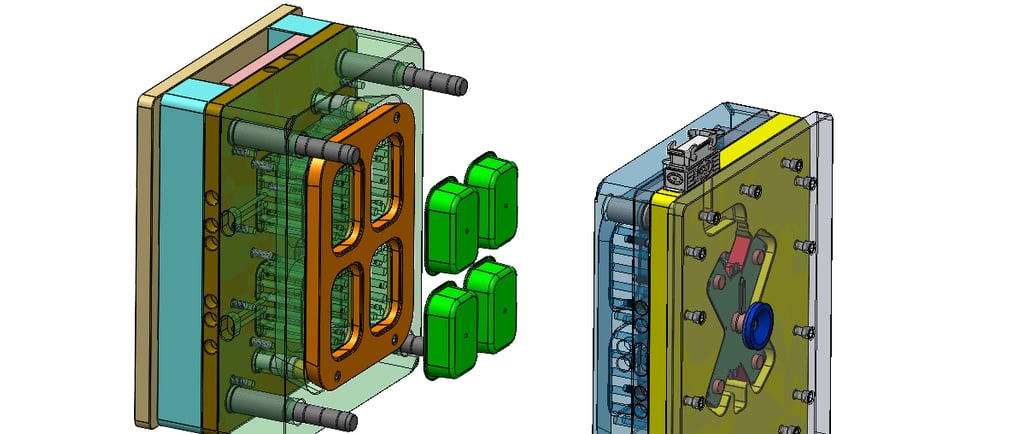

القالب كمنظومة هندسية متكاملة

من أخطر الأخطاء النظر إلى قالب الحقن ككتلة واحدة. في الواقع، القالب منظومة هندسية تتكون من عدة أنظمة فرعية، وكل نظام له وظيفة محددة. أي خلل في أحدها سيظهر أثره فورًا على الأداء العام، حتى لو كان باقي التصميم مثاليًا.

نظام التشكيل (Forming System)

هذا النظام هو القلب الهندسي للقالب، لأنه المسؤول مباشرة عن شكل القطعة النهائي. أي خطأ هنا لا يمكن تعويضه بتعديل لاحق دون تكلفة عالية.

يتألف نظام التشكيل من:

بلاطة الذكر (Core Plate)

بلاطة الأنثى (Cavity Plate)

وهما معًا يُشكّلان الفراغ الذي يعطي القطعة شكلها الداخلي والخارجي.

نظام التغذية (Feeding System)

المادة البلاستيكية لا تصل إلى الطبعة عشوائيًا. طريقة انتقالها، سرعتها، وفقدان الضغط والحرارة أثناء مسارها كلها عوامل تحدد جودة القطعة.

يشمل نظام التغذية:

جلبة الحقن

مجاري التغذية

بوابات التغذية

ووظيفته نقل المادة المنصهرة من فوهة آلة الحقن إلى داخل الطبعة بأقل فقد ممكن في الطاقة.

نظام التمركز والمحاذاة (Guiding & Alignment)

حتى أفضل تصميم يفشل إذا لم يكن هناك تطابق دقيق بين الذكر والأنثى. الانزياحات البسيطة تؤدي إلى تفاوت السماكات، تلف الحواف، وتسريع اهتراء القالب.

يتكون هذا النظام من:

المحاور الدليلية

الجلب الدليلية

نظام الفتح والإغلاق (Opening & Closing)

دورة حياة القطعة تعتمد على هذا النظام. الفتح والإغلاق يجب أن يكونا دقيقين، متكررين، ومتزامنين مع حركة آلة الحقن.

يتألف القالب هنا من:

جزء ثابت

جزء متحرك

نظام اللفظ (Ejection System)

القطعة لا تُنتزع من القالب بالقوة، بل تُلفظ وفق نظام مدروس. أي استعجال أو سوء توزيع لقوى اللفظ يؤدي إلى تشوه القطعة أو توقف الإنتاج.

يتكون نظام اللفظ من:

اللوافظ

بلاطات اللفظ

كراسي اللفظ

محاور الإرجاع

الذكر والأنثى والطبعة: فهم الفراغ قبل المعدن

قبل التفكير في الفولاذ والتشغيل، يجب فهم الفراغ الذي سيولد القطعة. هذا الفراغ هو الطبعة، وهو الأساس الحقيقي للتصميم.

الذكر (Core): يشكّل الأسطح الداخلية للقطعة

الأنثى (Cavity): تشكّل الأسطح الخارجية.

الطبعة (Mold Cavity): الفراغ الناتج بينهما عند الإغلاق.

من الأخطاء الشائعة تصميم الطبعة بأبعاد مساوية لأبعاد المنتج النهائي، وهو خطأ يؤدي حتمًا إلى قطع غير مطابقة بسبب التقلص.

التقلص وأثره على القرارات التصميمية

التقلص ليس تفصيلًا ثانويًا، بل عامل حاسم. جميع المواد البلاستيكية تتقلص أثناء التبريد، وتختلف نسبة التقلص باختلاف المادة، السماكات، وظروف التشغيل.

لذلك يجب على المصمم:

تكبير أبعاد الطبعة بنسبة مدروسة.

ربط التقلص بتوزيع السماكات وشكل القطعة.

إهمال هذه النقطة يعني قالبًا غير صالح وظيفيًا مهما كانت دقة تشغيله.

التصميم مقابل الرسم الهندسي

الرسم الهندسي لا يصنع قالبًا ناجحًا، بل ينفذ قرارًا مسبقًا. التصميم هو التفكير، والرسم هو الأداة.

التمييز هنا ضروري بين:

CAD Drafting (الرسم الهندسي)

Engineering Design (التصميم الصناعي)

مصمم القوالب المحترف يتخذ قراراته قبل فتح البرنامج، ويربط التصميم بواقع الورشة، آلة الحقن، زمن الدورة، وعمر القالب.

أخطاء مفاهيمية شائعة لدى المبتدئين

معظم مشاكل القوالب لا تأتي من التشغيل، بل من قرارات خاطئة في التصميم الأولي.

من أكثر الأخطاء انتشارًا:

التعامل مع القالب كمنتج جمالي.

تجاهل خط الفصل.

تصميم القالب دون تصور نظام اللفظ.

افتراض إمكانية التعديل لاحقًا.

الاعتماد المفرط على قدرات البرنامج.

هذه الأخطاء تنعكس مباشرة على التكلفة، زمن التسليم، واستقرار الإنتاج.

لماذا هذا الفصل أساسي؟

هذا المدخل هو الأساس الذهني لكل ما يليه. بدون فهم منطق القالب وبنيته، يصبح العمل على التحليل أو البرامج مجرد تنفيذ أعمى بلا قيمة هندسية.

خلاصة

قالب الحقن منظومة إنتاج، لا تجميع قطع.

التصميم قرار هندسي له أثر مالي مباشر.

الفهم المسبق للبنية يوفر معظم مشاكل التنفيذ.

التفكير يسبق الرسم دائمًا.
